二次元测量仪可以测高吗?一般精度可以达到多少?
二次元测量仪又名影像测量仪,是用来测量产品的二维平面尺寸的非接触式光学测量机器,所以说二次元测量的数据一般是平面内的。但是有些产品比较特殊,除了需要测量二维平面内的尺寸,还需要测出产品的高度,这个时候二次元测量仪能不能胜任呢?

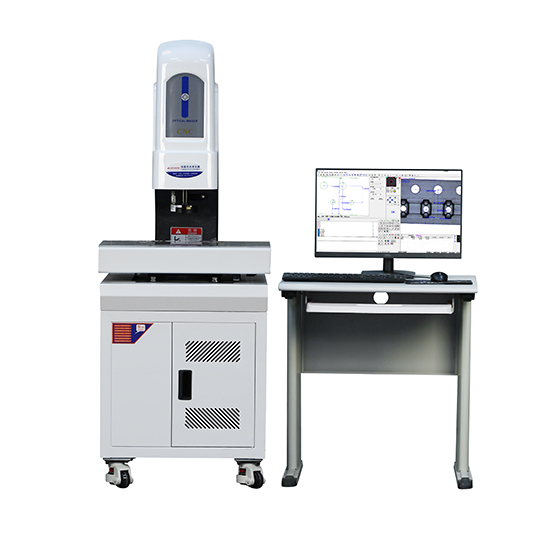

![科曼尼全自动影像测量仪3020 科曼尼全自动影像测量仪3020](/uFile/117229/xinwen/20211206100455_7839_zs.jpg)
答案是可以的,二次元能测高在行业内早已不是什么新鲜话题,可以测高的这类二次元我们一般称为2.5D或者2.5次元。下面,为大家介绍一下二次元测量仪是如何测高以及测量结果的精确度。
1、影像测高法
在二维二次元测量仪软件上增加测高模块,运用焦距调节清楚一个平面;然后再找另一个平面;2个平面的差值就是要检测的高度。系统误差能控制到5个微米以内。(前提是二次元测量仪在Z轴方向需要加装光栅尺,可测高度跟Z轴可升降高度及镜头焦距有关)
测量精度:0.01mm
2、接触法测高
在Z轴上安装探针;用接触法直接测量结果,这个方法也得在二次元影像测量仪软件上增加模块。(探针是操作手柄控制,可测高度跟Z轴可升降高度有关)
测量精度:0.003mm
以上两种方法只适合单纯的测量产品的高度,如果需要测量空间尺寸以及一些复合尺寸那就不行了。有关二次元测量仪的测高方法及测高精度问题,就简单介绍到这里,如果您还有其他疑问,欢迎咨询妙机精密。
