影像测量仪的工作原理

来源: 时间:2021-09-30 17:24:25 浏览次数:

影像测量仪由光、机、电、计算机图像技术组合为一体的高技术测量仪器,它是在传统投影仪的基础上发展而来的。适用于仪表、电子、机械、五金、塑胶等领域,基本上以二坐标测量为目的的领域都能使用到影像测量仪,所以其在现代企业中的运用十分广泛。工作原理由高倍光学显微镜将被测物放大成像,再经CCD系统将放大的像传到计算机,然后通过计算机软件生成完整的工程图。

影像测量仪由光、机、电、计算机图像技术组合为一体的高技术测量仪器,它是在传统投影仪的基础上发展而来的。适用于仪表、电子、机械、五金、塑胶等领域,基本上以二坐标测量为目的的领域都能使用到影像测量仪,所以其在现代企业中的运用十分广泛。

工作原理

由高倍光学显微镜将被测物放大成像,再经CCD系统将放大的像传到计算机,然后通过计算机软件生成完整的工程图。(检测包括工件的轮廓、表面形状的尺寸、角度等)生成的图可以由Word、Excel、Dxf等形式存在。影像测量仪也可以视为实时检测设备,如果仪器配置符合产品要求,就不会有图像滞后现象产生。工作台大小一般由工件而定。

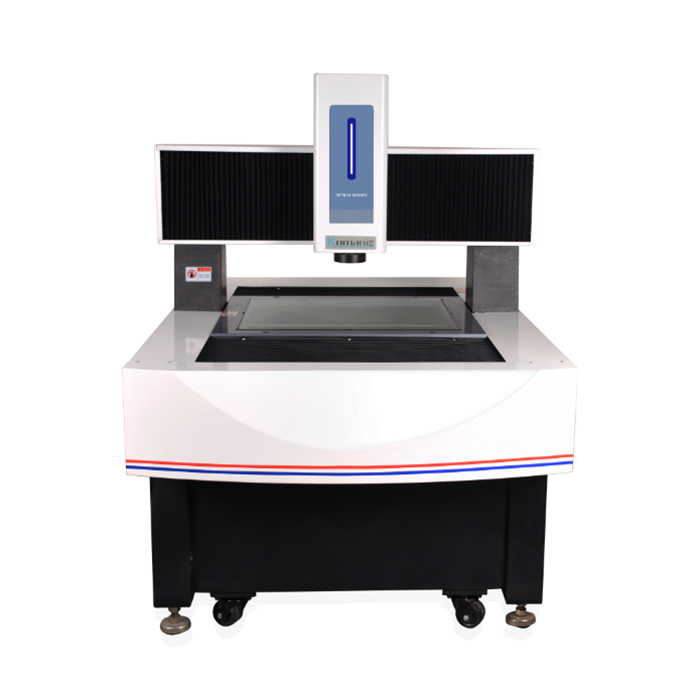

FBM固定龙门式影像测量仪

在工作原理上,全自动、半自动、手动测量仪有一定区别。全自动影像测量仪是在CNC影像仪基础上发展而来的光学非接触测量仪,其功能更强大、精度更高、操作也更加便捷。全自动影像测量仪可以学习并记忆对焦、选点、功能切换、人工修正、灯光匹配等过程,可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。这就提高了工作效率,节约了成本。
