三次元测量仪的注意事项以及操作步骤

来源: 时间:2021-09-30 18:17:50 浏览次数:

随着现在科技的发展,对于各种零部件的测量精度要求也越来越高,这对于三次元测量仪的要求也变得非常苛刻。三次元测量仪是将传统的光学投影仪和计算机完美结合的产物。三次元测量仪如今工业测量与计算技术领域中的一个新名词。它代表的是数字化科技容易工业检测与计量当中,进行空间几何运算的先进测量技术。为了达到更好的测量效果,今天给大家介绍的是三次元测量仪的操作步骤及注意事项。

随着现在科技的发展,对于各种零部件的测量精度要求也越来越高,这对于三次元测量仪的要求也变得非常苛刻。三次元测量仪是将传统的光学投影仪和计算机完美结合的产物。三次元测量仪如今工业测量与计算技术领域中的一个新名词。它代表的是数字化科技容易工业检测与计量当中,进行空间几何运算的先进测量技术。为了达到更好的测量效果,今天给大家介绍的是三次元测量仪的操作步骤及注意事项。

一、三次元测量仪操作步骤

1.开机前应检查电脑主机,显示屏,测量台电源插头是否连接。

2.打开电脑主机电源开关,启动计算机,进入YR-YCSPC软件操作系统。

3.点击三次元主程序→Yanuxnig此时,显示频上出现“找零位”对话框,点击“确定”,移动X,Y,θ轴的移动手柄,待程序找到零点时候,对话框自动消失。

4.进入最常用图形模式中,使用鼠标滚轮点屏幕上“中”,调节辅助灯光的明暗,使被测物件成像清晰可见。

5.将被测物体放在玻璃载物台上,慢慢的调节X,Y,Φ三个方向轴移动手柄,让被测物件清洗稳定的呈现在相框中,(注意:请勿直接调节θ轴上面变焦摄像头。然后选择工具栏的测量及其他工具对物件进行处理。)

6.使用完毕后,关闭摄像头的辅助灯,即将“中”调到0。退出YR-YCSPC软件操作系统,关闭计算机。将载物玻璃台清洁干净,移动X,Y轴使载物剥离台回到初始位置。

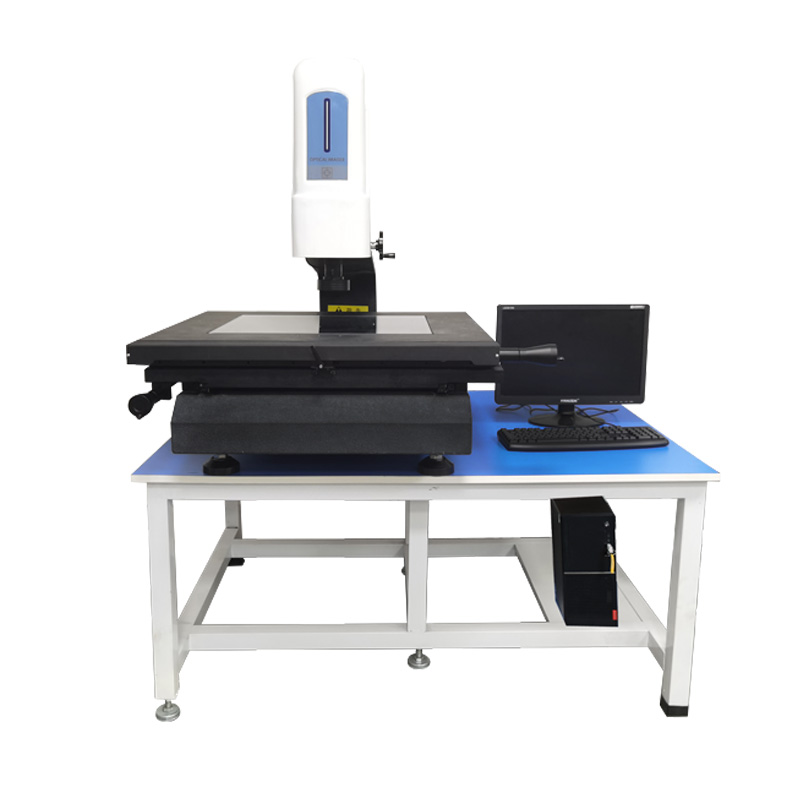

DBC手动影像测量仪

二、三次元测量仪操作注意事项

1.在工作台等可移动部件的运动行程上不能放置工具或其他物品,禁止将无关的重物放在设备上。

2.不允许随便更改影像测量仪的设定工作参数。

3.触摸屏应避免磁性物质接近。

4.不允许移动或拔除主机上的USB程序控制U盘,也不允许将外带的U盘,记忆卡等连接主机。

5.必须按正常开关机程序进行操作,以防测量应用程序及数据丢失。

6.在运行中出现某一轴运行不畅,切勿用力拽拉,检查轴上是否有杂物或其他异常,若无法正常运转,请通知设备部相关人员进行维修。
