影像仪属于光机电于一体的非接触式测量设备,主要是用来测量产品、模具尺寸等。影像仪在测量使用过程中难免会出现一些故障问题,下面总给大家介绍几个常见的故障及处理方法。
1、电子出现故障。如电箱按键失灵,可系统清洗、换新面膜;如轴不计数,可换滑座或OP板或整个尺、重新接一下信号线、换主机板等。如数码管缺笔划,则需更换或维修。
2、影像仪投影屏有故障。旋转时不均匀时,可换新度盘座、磨擦轮、磨擦轮轴等;投影屏旋转不计数时,可扭紧角度磨擦机械,焊接好信号线,接好接插等;旋转有声响时,可清理端面上的锈渍等杂质,换新定位轴承等;旋转时磨擦力大,可松开锁紧螺丝,或换磨擦转。

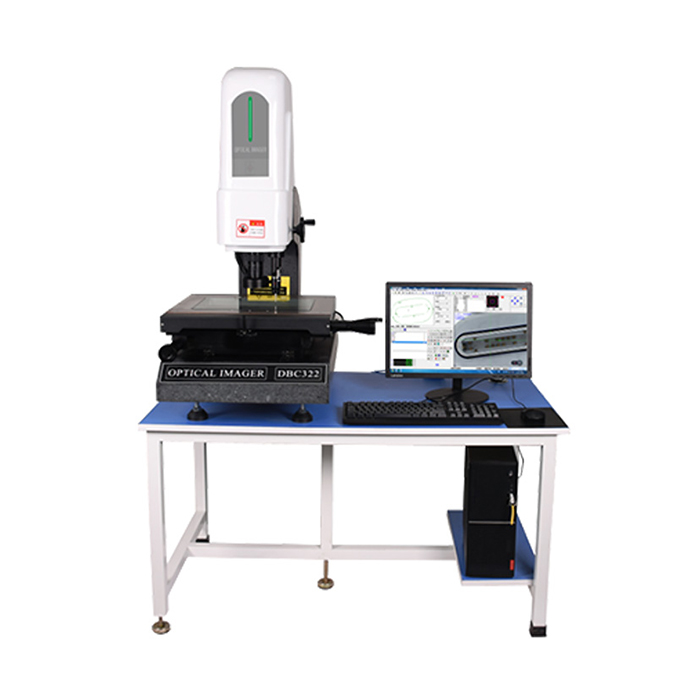

![DBC手动影像测量仪](/uFile/117229/image/2021930173416990.jpg)
3、数据区计数异常。可能影像仪的光栅尺信号线联接不好导致的不计数,拔下光栅尺信号线重新插好。还有可能是系统设置不正确导致不计数,设置各数轴的线性补偿值;
4、影像区域呈蓝色。可能是视频输入线没有插好,将视频输入线正确的插入电脑主机后视频卡的一个视频输入口;或者是视频输入信号设置不正确。
