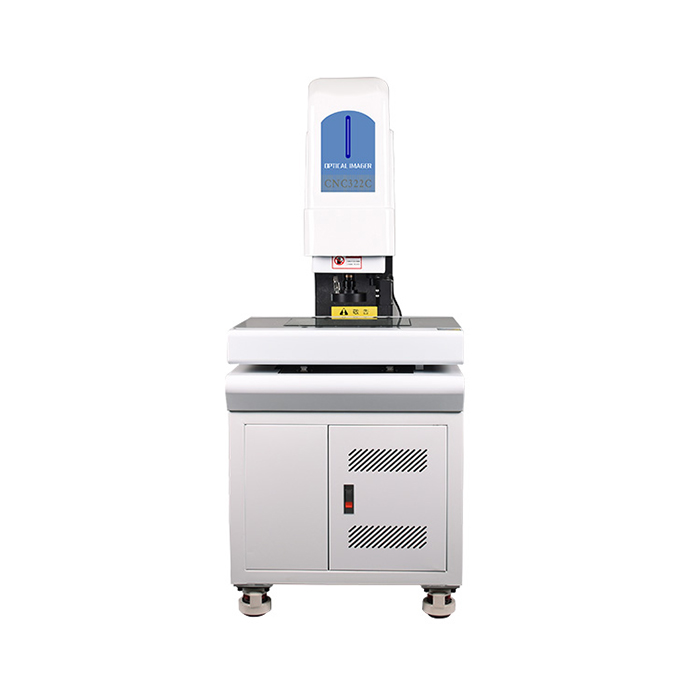

全自动二次元影像测量仪又称:二次元,又名精密影像式测绘仪,是在数显投影仪的基础上的一次质的飞跃,是投影仪的升级换代版,它克服了传统投影仪的不足,是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。
![](/uFile/117229/image/20211027172849267.jpg)
由光学显微镜对待测物体进行高倍率光学放大成像,经过CCD摄像系统将放大后的物体影像送入计算机后,能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置,特别是精密零部件的微观检测与质量控制。可将测量数据直接输入到AUTOCAD中,成为完整的工程图,图形可生成DXF文档,也可输入到WORD、EXCEL、SP报表中,进行统计分析,可划出简单的Xbar,S管制图,求出Ca,等各种参数
全自动二次元,就是在测量方式上实现CNC编程,可以高速、大量自动测量产品,操作简便快捷,逐渐取代手动影像测量仪成为精密测量行业的主流仪器设备。
品质特征:
● 全大理石结构保证拥有极高稳定性及刚性。。
● 台湾精密线性没轨和滚珠螺杆,配上日本松下伺服电机全闭一起控制,精度高速度快。
● 美国TEO1/2英寸摄影机,确保拥有高品质的测量画面。
● 美国navitar自动变倍物境,改变倍率不需重新选取比例尺。
● 可程控四圈八相LED环形表面冷光源及长条形LED轮廓冷光源。
● 精密光学尺,分辨率为0.001mm。
● 功能强大的全自测量软件,可自动编程,自动检测。
![](/uFile/117229/image/20211027172849267.jpg)
由光学显微镜对待测物体进行高倍率光学放大成像,经过CCD摄像系统将放大后的物体影像送入计算机后,能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置,特别是精密零部件的微观检测与质量控制。可将测量数据直接输入到AUTOCAD中,成为完整的工程图,图形可生成DXF文档,也可输入到WORD、EXCEL、SP报表中,进行统计分析,可划出简单的Xbar,S管制图,求出Ca,等各种参数
全自动二次元,就是在测量方式上实现CNC编程,可以高速、大量自动测量产品,操作简便快捷,逐渐取代手动影像测量仪成为精密测量行业的主流仪器设备。
品质特征:
● 全大理石结构保证拥有极高稳定性及刚性。。
● 台湾精密线性没轨和滚珠螺杆,配上日本松下伺服电机全闭一起控制,精度高速度快。
● 美国TEO1/2英寸摄影机,确保拥有高品质的测量画面。
● 美国navitar自动变倍物境,改变倍率不需重新选取比例尺。
● 可程控四圈八相LED环形表面冷光源及长条形LED轮廓冷光源。
● 精密光学尺,分辨率为0.001mm。
● 功能强大的全自测量软件,可自动编程,自动检测。
